AN123-万向配件4

2020-12-15

该管不能在接头内连接。该配件的设计不能承受横向载荷。
警告:为提供足够的稳定性,不得仅使用旋转配件来制造整个结构。
材质:玛钢、304不锈钢;
表面处理:热镀锌、热镀锌

返回目录 上一篇:AN122-万向配件3 下一篇:AN128-墙面连接件

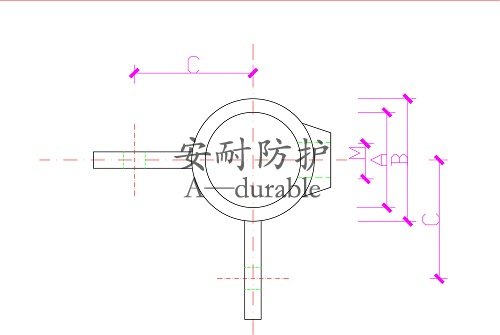

产品数据和尺寸



适用管径 A(mm) B(mm) C(mm) M(mm) 重量(Kg)
DN20 27.25 38 42 M13 0.29
DN25 34.25 45 46 M13 0.35
DN32 43.25 54 60 M16 0.62
DN40 50.25 61 68 M16 0.68
备注:技术参数仅供参考,尺寸和重量均受制造公差的影响,如有更改,恕不另行通知。

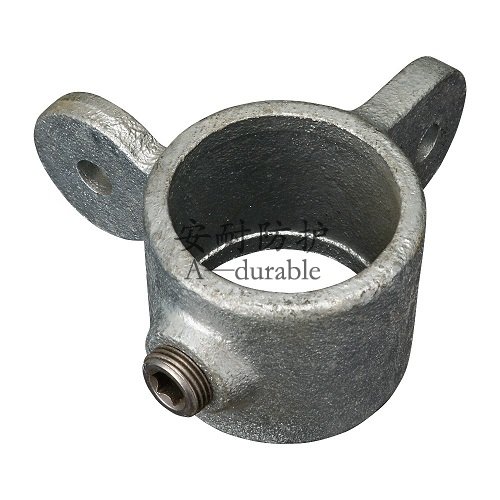

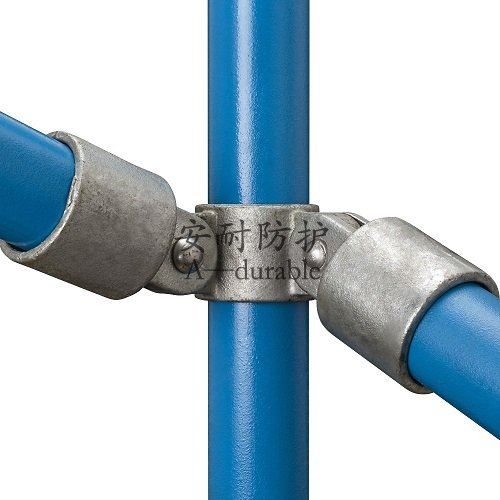

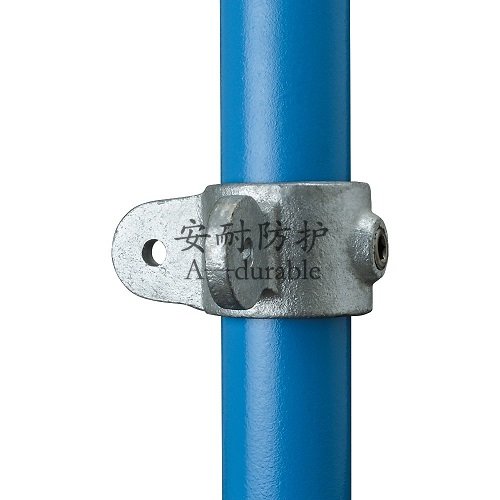

产品图片

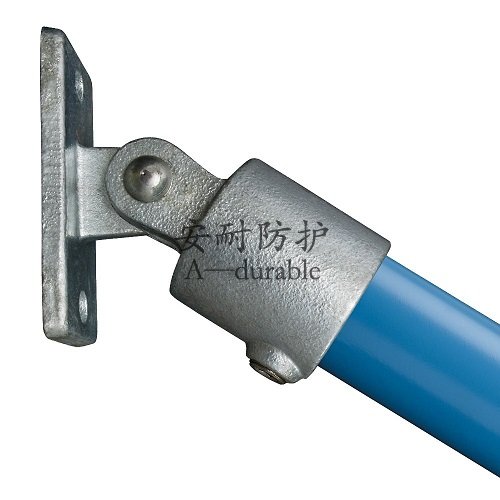

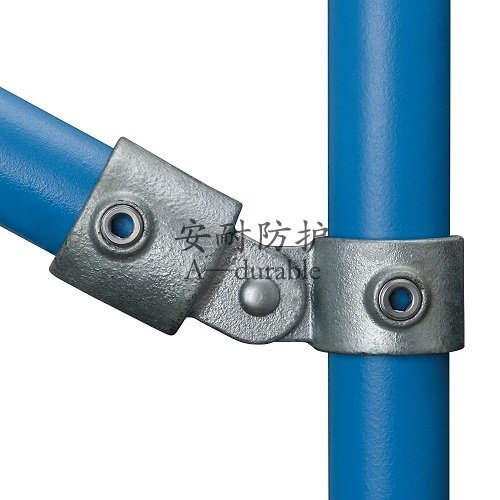

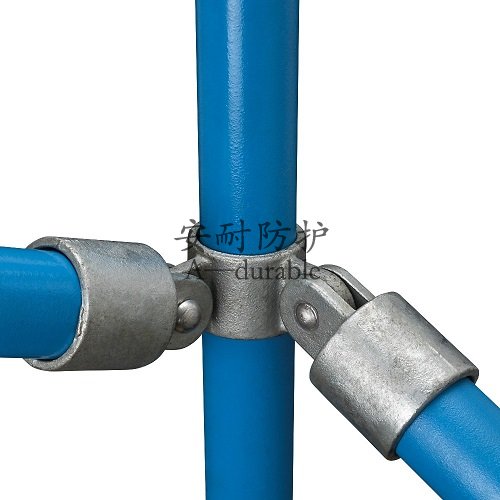

配套产品

AN104地基座
AN124 AN115

AN101

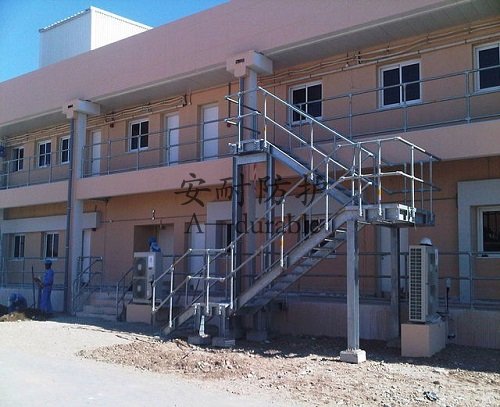

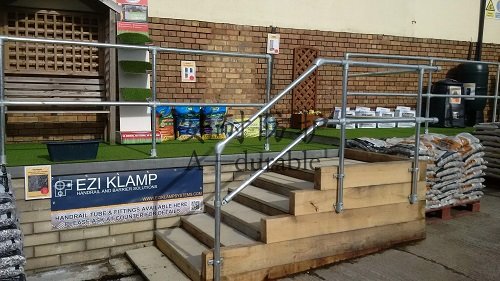

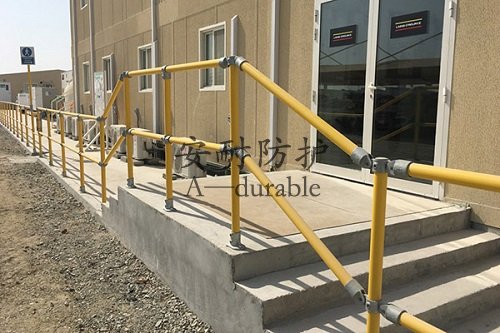

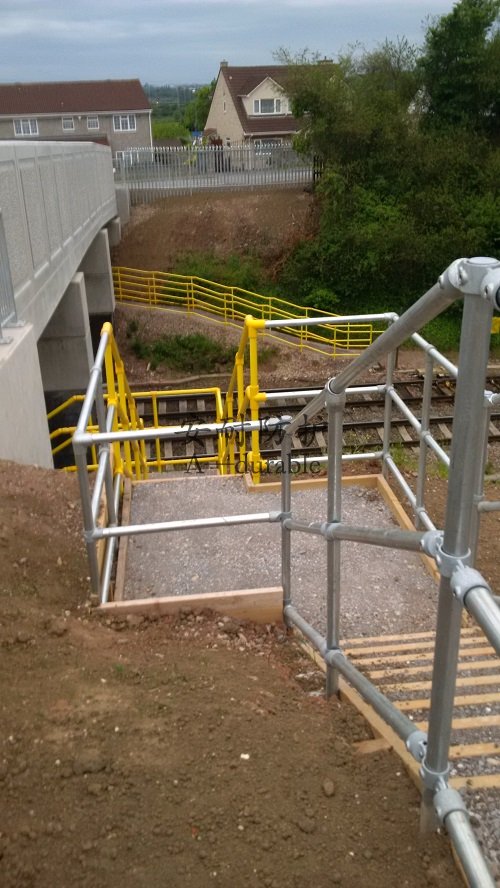

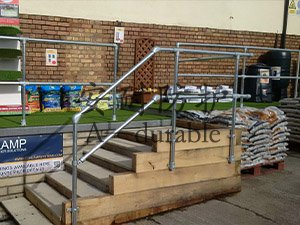

应用图片
