AN128-墙面连接件

2020-12-17

通常用于固定在墙壁上,作为结构的位置墙固定,或将踢板固定在立柱上。
该配件不得用作护栏或类似承重应用的单独基板。材质:玛钢、304不锈钢;
表面处理:热镀锌、热镀锌静电喷

返回目录 上一篇:AN123-万向配件4 下一篇:AN129:900立体交叉连接件

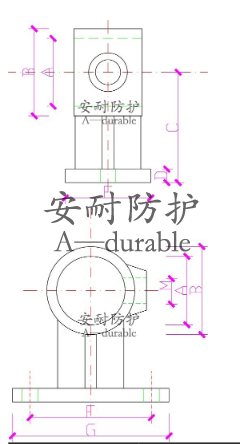

产品数据和尺寸

适用管径 A(mm) B(mm) C(mm) M(mm) 重量(Kg)
DN20 27.25 38 42 M13 0.29
DN25 34.25 45 46 M13 0.35
DN32 43.25 54 60 M16 0.62
DN40 50.25 61 68 M16 0.68
备注:技术参数仅供参考,尺寸和重量均受制造公差的影响,如有更改,恕不另行通知。

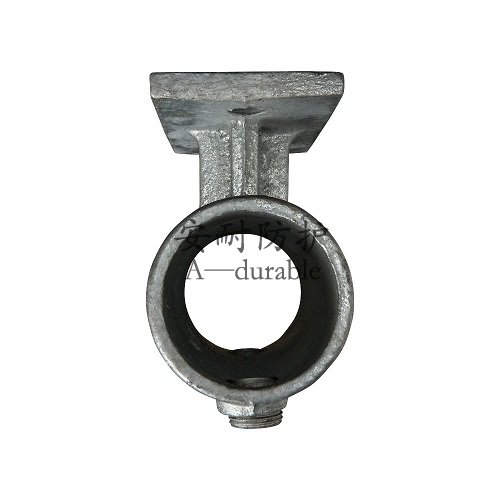

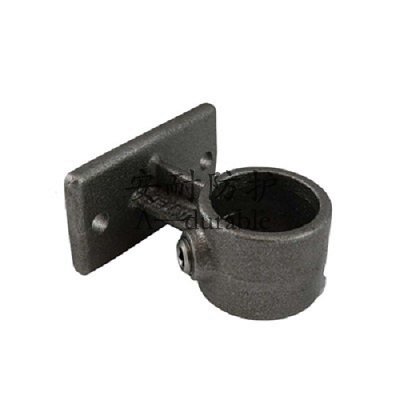

产品图片

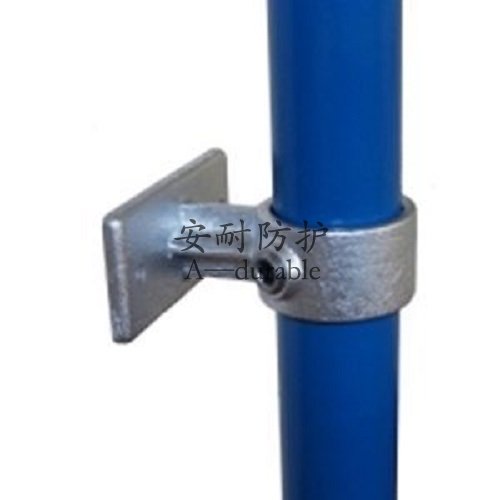

应用图片
