4000099269AN500 无轨悬臂门
2020-12-11
产品概述
AN500 无轨悬臂平移门融合行业领先的工业设计和制造技术：自承重结构设计，高强度高耐腐锰钢基材底梁，国际一流品质的平移门专用电机和丰
富的控制系统，多重防腐工艺和高附着力聚脂粉末涂层等技术。在环保理念、美学效果、结构设计、安全概念以及超长使用寿命上领先于国内业界
平移门产品。

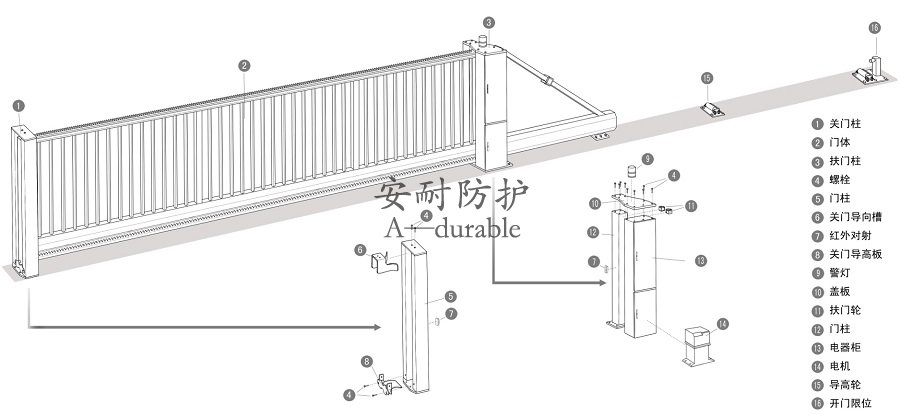

结构示意图
产品参数表
| 适用通道宽度(mm) | ≤6000 | ≤8000 | ≤10000 | ≤12000 | ≤15000 |
|---|---|---|---|---|---|
| 安装高度(mm) | 1800 | ||||
| 顶梁截面(mm) | 80×80×2.5 | ||||
| 底梁截面(mm) | 200×280×5.0 | ||||
| 竖杆截面(mm) | 32×32×1.5 | ||||

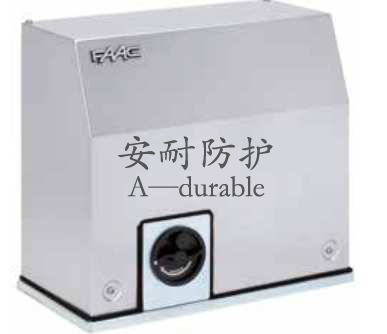

驱动系统
|
欧洲进口平移门机 工业级电机，实用频率100%; 内置电磁刹车，不可逆转; 内置变频装置，速度可调节。 |
|---|
| 序号 | 表面处理参数表 | 表面处理参数表 |
|---|---|---|
| 01 | 上锌量 | ≥270g/㎡（双面） |
| 02 | 涂层厚度 | ≥120um |
| 03 | 涂层附着力 | 0级 |
| 04 | 冲击试验20英寸磅 | 无深及底材的裂纹 |
| 05 | 耐候性 | ≥ 4 |
| 06 | 光老化 | ≥ 7级 |
| 07 | 耐湿度1000小时 | 最大起泡1mm |
| 08 | 耐盐雾1000小时 | 最大膜下腐蚀1mm |
| 09 | 防腐年限 | ≥10年 |

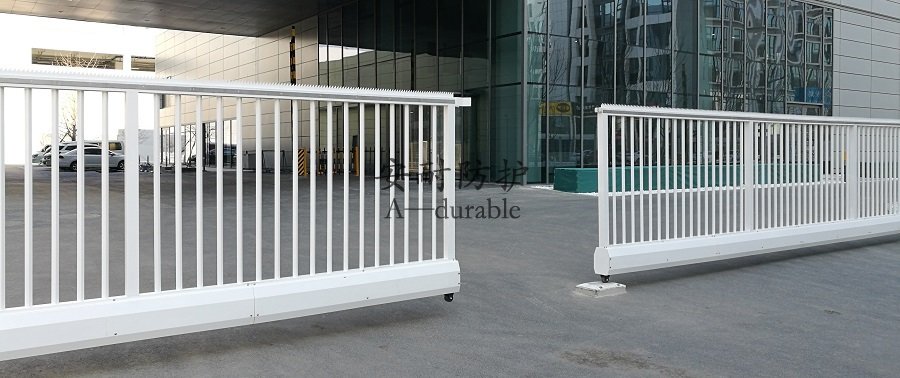

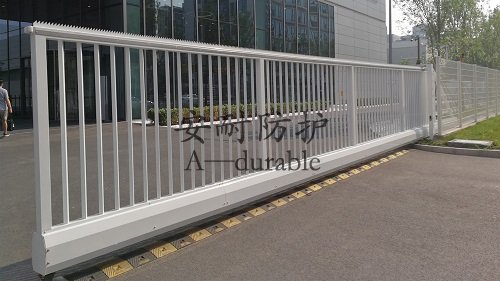

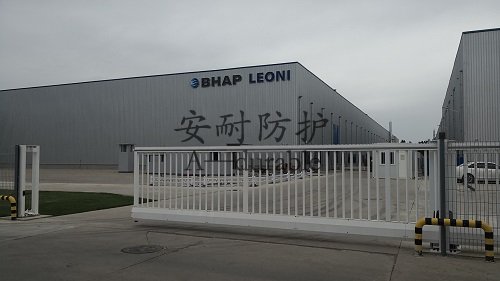

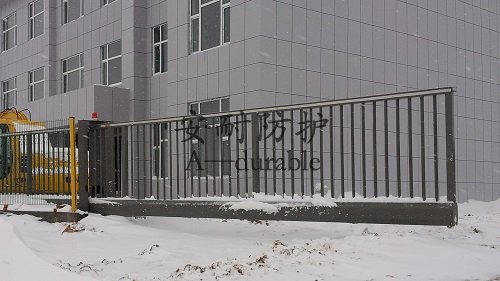

应用图片
