AN122-万向配件3

2020-12-15

通用的万向接头配件,用于不同角度的立柱或横杆固定到墙壁或地面上。
固定孔适合各种常见的机械和化学砖石锚。
注意:此配件只有一种尺寸,以适合所有AN121型配件的组合,该配件

返回目录 上一篇:AN121-万向配件2 下一篇:AN123-万向配件4

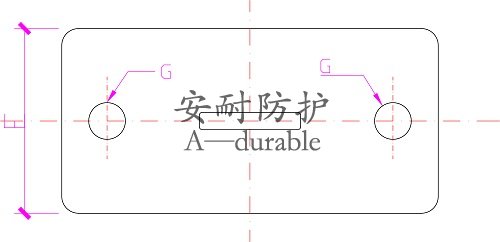

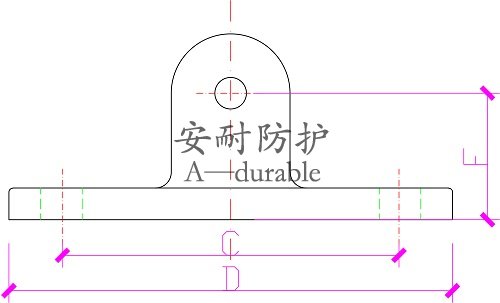

产品数据和尺寸

适用管径 A(mm) B(mm) C(mm) M(mm) 重量(Kg)
DN20 27.25 38 42 M13 0.29
DN25 34.25 45 46 M13 0.35
DN32 43.25 54 60 M16 0.62
DN40 50.25 61 68 M16 0.68
备注:技术参数仅供参考,尺寸和重量均受制造公差的影响,如有更改,恕不另行通知。

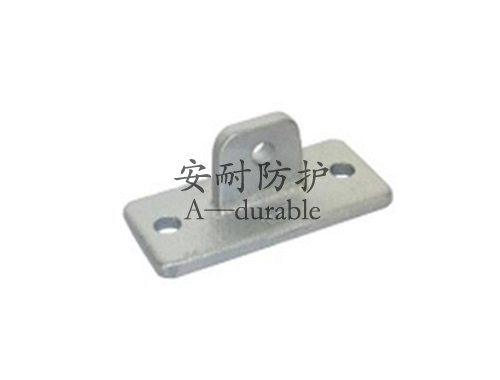

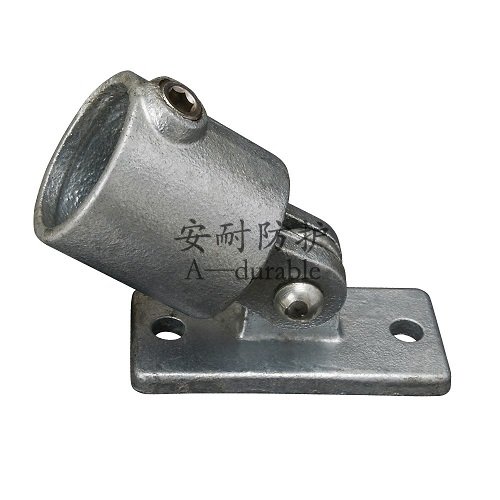

产品图片

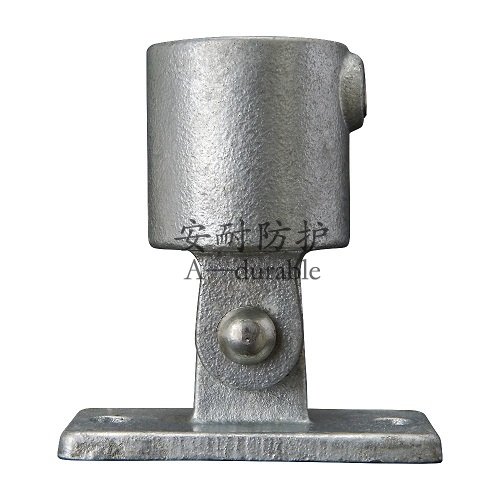

应用图片
