AN111-万向三通

2020-12-15

适用于立柱与横杆多角度连接的应用。
该配件的设计不能承受横向载荷。不应仅使用此配件来建造整个结构,否则会很不稳定。
材质:玛钢、304不锈钢;
表面处理:热镀锌、热镀锌

返回目录 上一篇:AN110-六通 下一篇:AN112-万向四通

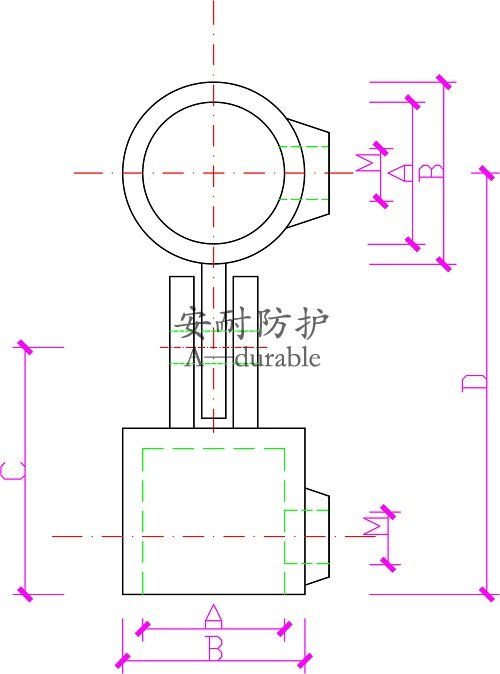

产品数据和尺寸



适用管径 A(mm) B(mm) C(mm) M(mm) 重量(Kg)
DN20 27.25 38 42 M13 0.29
DN25 34.25 45 46 M13 0.35
DN32 43.25 54 60 M16 0.62
DN40 50.25 61 68 M16 0.68
备注:技术参数仅供参考,尺寸和重量均受制造公差的影响,如有更改,恕不另行通知。

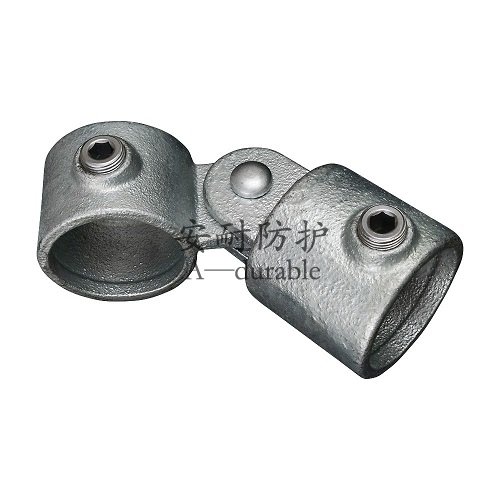

产品图片


配套产品

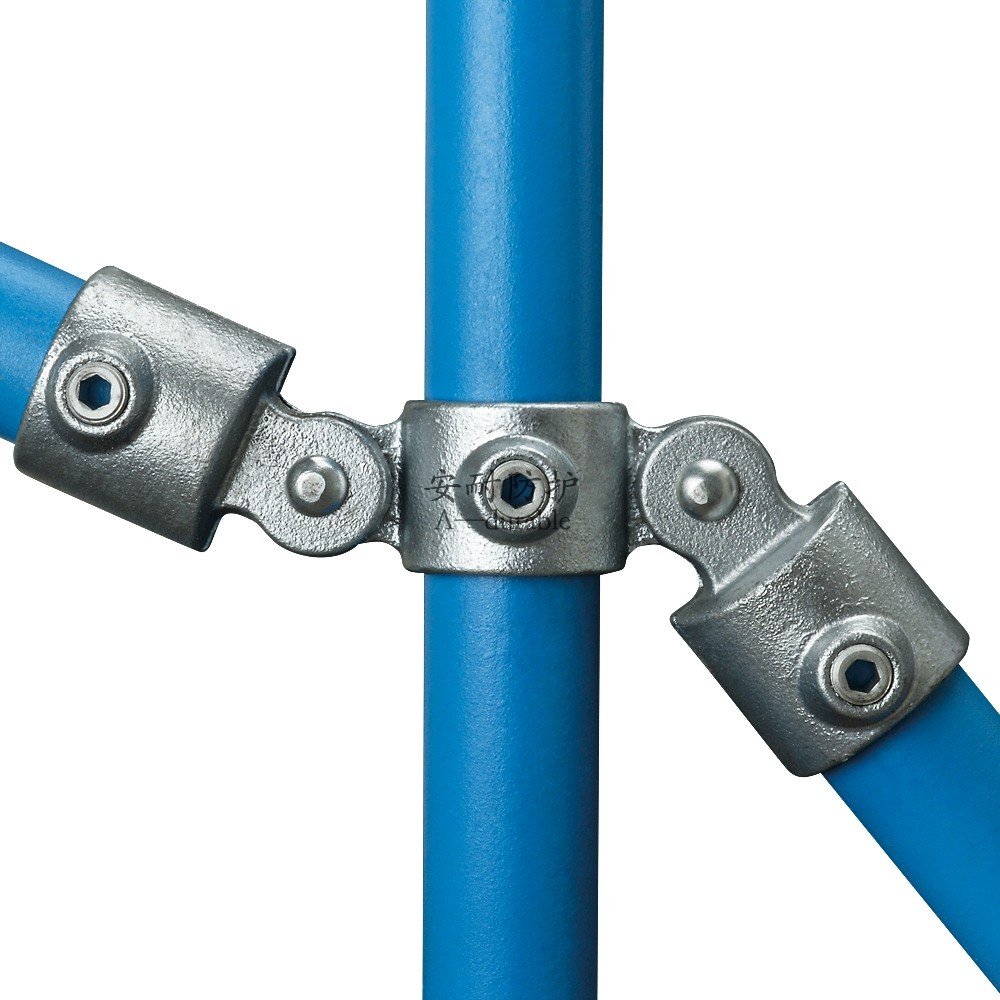

应用图片
