AN101-90°弯头

2020-12-15

通常用于顶部扶手在水平位置与端部位置立柱的连接;
材质:玛钢、304不锈钢;
表面处理:热镀锌、热镀锌静电喷塑;
适用管径:DN20、DN25、DN32、DN40。

返回目录 上一篇:AN125-门轴配件 下一篇:AN102-加长三通

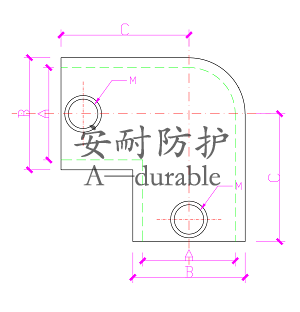

产品数据和尺寸

AN101-90°弯头
适用管径 A(mm) B(mm) C(mm) M(mm) 重量(Kg)
DN20 27.25 38 42 M13 0.29
DN25 34.25 45 46 M13 0.35
DN32 43.25 54 60 M16 0.62
DN40 50.25 61 68 M16 0.68
备注:技术参数仅供参考,尺寸和重量均受制造公差的影响,如有更改,恕不另行通知。

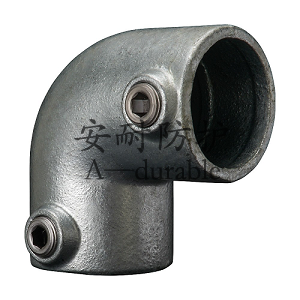

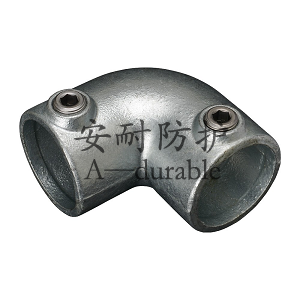

产品图片
